Кейс-проєкт: Масштабне оновлення фасадного скління промислових цехів (УСК)

1. Завдання та вимоги проєкту

Старе скло в цехах металообробки за 20 років експлуатації вкрилося нальотом від продуктів виробництва, повністю втративши світлопропускну здатність. Близько 30% стекол були розбиті, що ствало небезпеку для персоналу та обладнання.

Ключові інженерні задачі:

• Демонтаж та легкоскидне скління: Видалення старих панелей та впровадження легкоскидних конструкцій для вибухонебезпечних приміщень.
• Збільшення природного освітлення: Відновлення інсоляції для економії на електроенергії.
• Ліквідація протягів та опадів: Хоча цехи не опалювалися, сквозняки та потрапляння дощу/снігу заважали технологічним процесам.
• Безпека (безуламкове скління): З огляду на ризики в зоні бойових дій, заміна скла на полікарбонат стала пріоритетом.

Якби цехи опалювалися, ми б застосували 16-міліметрову багатокамерну соту з коефіцієнтом теплопередачі К = 1,9 Вт/м²•К. Для даного об'єкта було обрано оптимальну за бюджетом та жорсткістю 8-міліметрову панель.

2. Технічне рішення: Специфікація матеріалів

Для оновлення було обрано систему, що поєднує легкість монтажу та тривалий термін служби в агресивному промисловому середовищі.

3. Етапи реалізації (Step-by-Step)

Етап 1: Логістика та підготовка

Доставка матеріалів та розгортання висотного обладнання. За допомогою автокрана на дах піднято кріпильні елементи та "лапи" для встановлення 4 будівельних люльок. Збірка люльок проводилася на землі.

Етап 2: Демонтаж та зона безпеки

Видалення старого скла з дотриманням суворих заходів безпеки: огородження території под робочою зоною для запобігання травмуванню людей від випадкових уламків.

Етап 3: Реставрація металевої основи

Зачистка існуючих рам від корозії, зварювальні роботи для відновлення геометрії прорізів та повне фарбування антикорозійними сумішами.

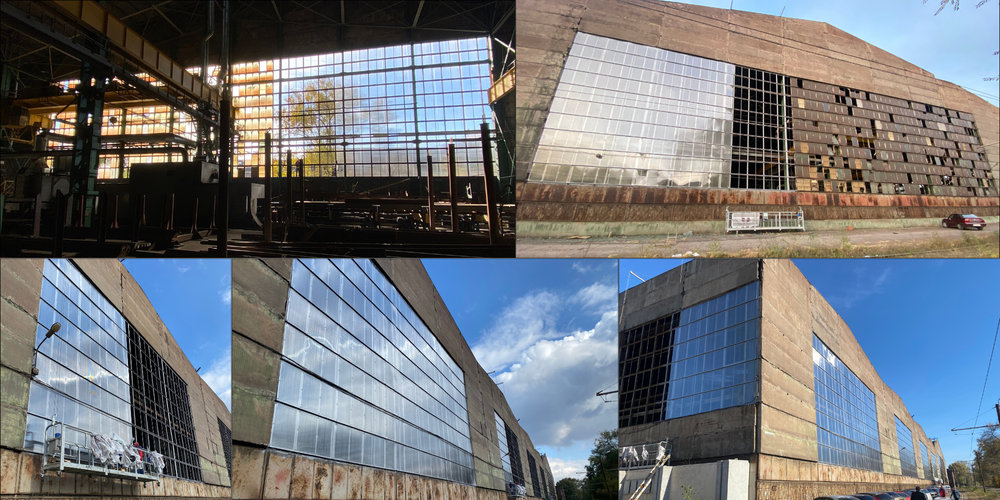

Етап 4: Монтаж світлових панелей

Встановлення листів розміром 1,2 х 6 м. Використання полікарбонатних профілів забезпечило герметичність та врахувало термічне розширення матеріалу.

Етап 5: Завершення та прибирання

Демонтаж "лап" на даху, спуск обладнання, розбирання люльок. Повне очищення території від залишків старого скла та будівельного сміття.

4. Інженерні особливості типового скління

У радянських промислових будівлях зазвичай зустрічаються два типи скління, для кожного з яких ми маємо перевірені рішення:

• Тип 1 (Висота 1,2 м, ширина 0,6 м): Ідеально підходить сотовий полікарбонат Soton Nano (1,1 кг/м²), як у цьому кейсі. Це забезпечує жорсткість без додаткового посилення.
• Тип 2 (Висота 1,8 м, ширина 1,2 м): Через великий розмір ячейки ми рекомендуємо або монтувати горизонтальний підсилювач посередні, або використовувати багатокамерний полікарбонат 16 мм.

5. Орієнтовний кошторис (за 1 м²)

* Ціни вказані станом на 2023 рік.

6. Складнощі та інженерні рішення

• Вітрове навантаження: На висотних ділянках використано спеціальні методи фіксації люльок для стабілізації роботи під час сильних поривів вітру.
• Стан покрівлі: Через корозію окремих ділянок даху було впроваджено систему розподіленого навантаження для встановлення консолей.

7. Стійкість до екстремальних навантажень

Найкращим доказом якості рішення стала поведінка фасаду під дією вибухової хвилі. Матеріал продемонстрував повну безуламковість.

8. Фінальний результат та окупність
